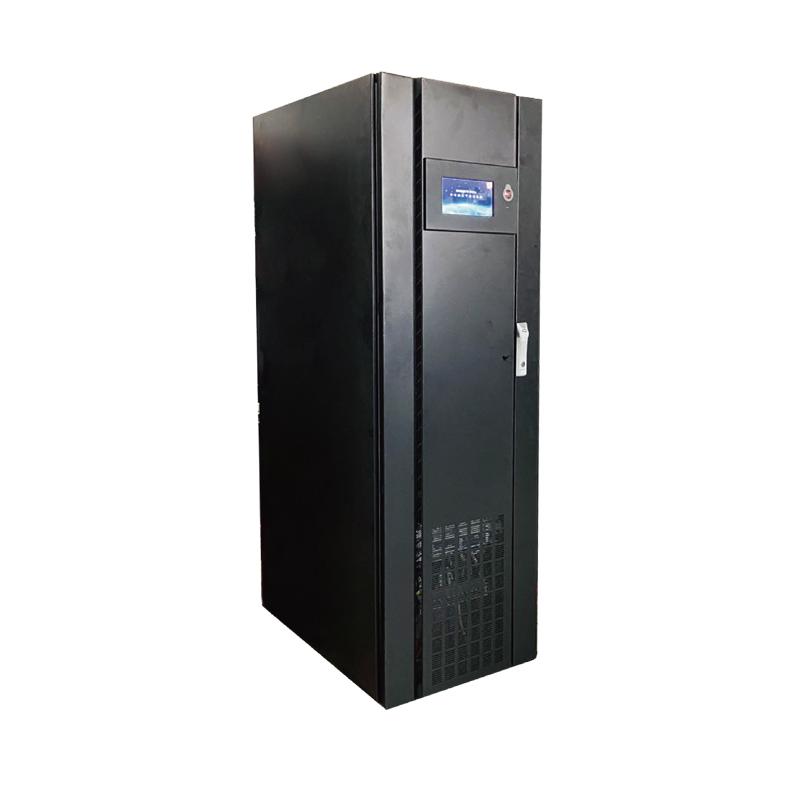

Die USV-Serie HQ33 für mittlere und hohe Leistung entspricht dem Militärstandard und gewährleistet so Zuverlässigkeit und Langlebigkeit. Gleichzeitig bietet Propoweress ein kompaktes Design für minimalen Platzbedarf. Die HQ33-Serie wird häufig in der Industrie, in rauen Umgebungen und in komplexen elektrischen Umgebungen eingesetzt, beispielsweise in der Petrochemie, in Produktionsanlagen, im Eisenbahnsektor, in Krankenhäusern, Behörden und bei Militärprojekten.
Zuverlässig
Fähigkeit
DSP+CPLD-Design
N+1 Redundanter Lüfter, Kühlsystem mit variabler Geschwindigkeit.
IGBT-Wechselrichter mit Ausgangstrenntransformator
100 % Unwuchtbelastbarkeit
Kaltstartfunktion
Flexibel und hocheffizient
Ausgangs-PF = 0,9
Extrem niedriger THDi (optional)
Maximal 8 Einheiten parallel
Minimaler Platzbedarf
Flexible Batteriekonfiguration: 29–34 Einheiten
E-BAT intelligentes Batteriemanagement
RS232/RS485-Kommunikationsanschluss, SNMP optional
Umfassende Schutzfunktion
Selbstdiagnosefunktion zur Vermeidung von Fehlern beim Einschalten.
Schutz vor Überspannung/Überlastung/Kurzschluss/Übertemperatur/Batterie/Lastspannung.
Standard-Eingangs-, Ausgangs-, Bypass- und Wartungsschalter.
Intelligente Schaltererkennung, aktiver Schutz
„LF&LV“-Design, höhere Zuverlässigkeit

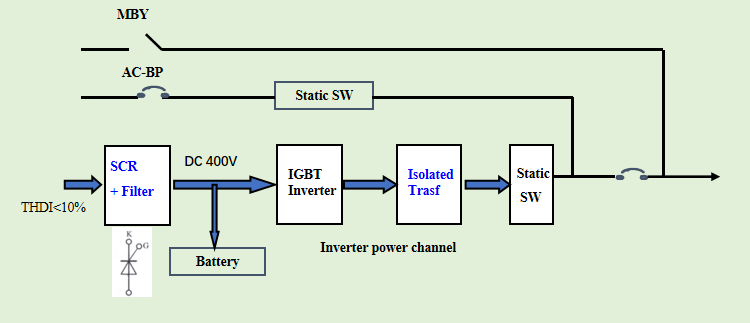

Die HQ33-Serie verwendet einen Frequenzgleichrichter-SCR (50 Hz) und einen integrierten Ausgangstrenntransformator (mit Isolationsverstärkungsfunktion). Dadurch kann die Batterie ohne DC/DC direkt an den USV-Bus angeschlossen werden, und die interne Gleichspannung beträgt 400 V. Der Ausgangstransformator kann Überspannungen und elektrische Störungen der Last gut bewältigen. Diese LF- und LV-Werte verbessern die Systemzuverlässigkeit erheblich.
PCB-Schutzlack

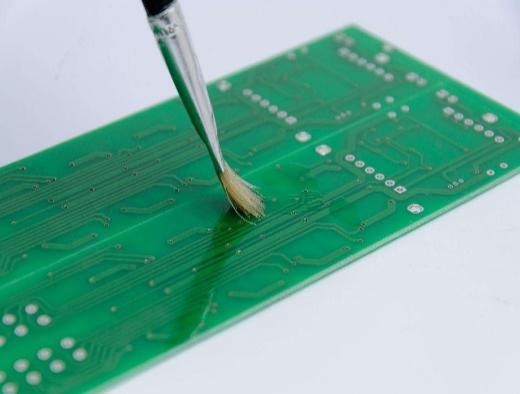

Die Schutzbeschichtung schützt die Leiterplatte vor Staub, Feuchtigkeit und anderen korrosiven Substanzen. Diese Behandlung erhöht die Haltbarkeit und Stabilität der elektrischen Schaltung und der Bauteile erheblich, wodurch sich HQ33 hervorragend für Anwendungen in rauen Umgebungen wie der Öl- und Gasindustrie, Küstenprojekten usw. eignet.
Unabhängiges PCBA-Gehäuse

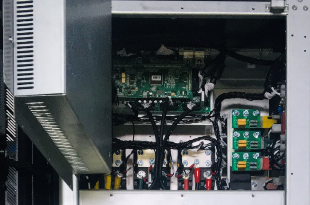

Evada entwickelt ein spezielles Design für das unabhängige PCBA-Gehäuse. Dieses Design verhindert EMV-Störungen weitgehend, sodass die USV auch in sehr komplexen elektrischen und magnetischen Umgebungen, wie z. B. in Krankenhäusern, Kraftwerken und Fertigungsanlagen, einwandfrei funktioniert.
Doppelter unabhängiger Kühltunnel

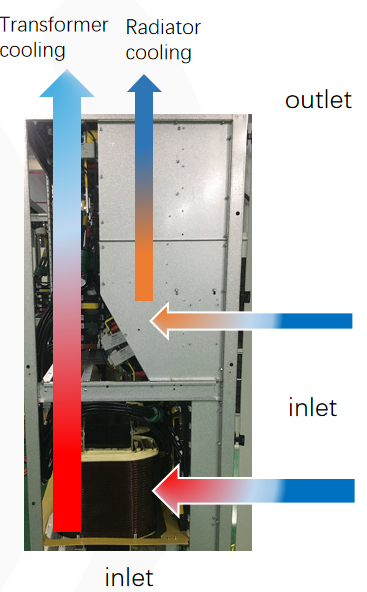

HQ33 verfügt über ein doppeltes, unabhängiges Kühltunnel-Design. Ein Tunnel dient der Transformatorkühlung, der andere der Kühlung von Radiatoren und PCBA. Dieses Design maximiert die Kühleffizienz und schützt die PCBA und andere empfindliche Teile vor Hitze und Staub.

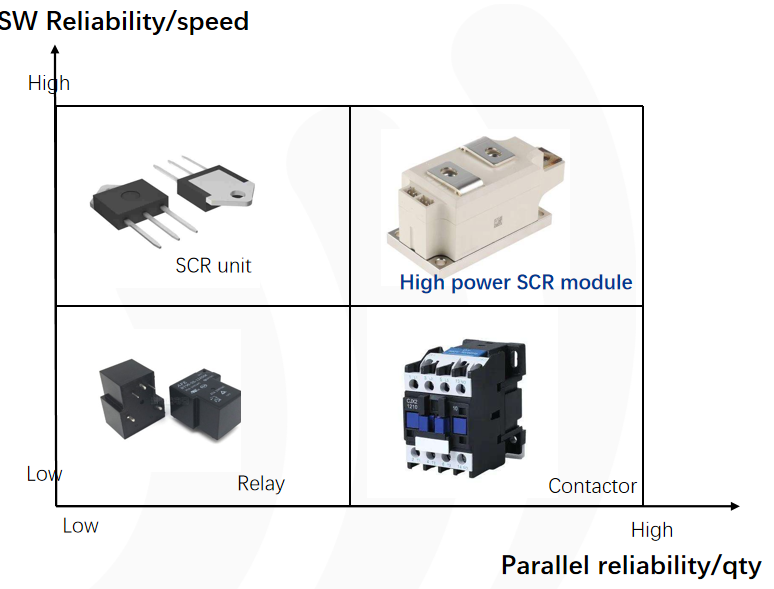

Die USV HQ33 verwendet ein Hochleistungs-SCR-Modul. Im Vergleich zu herkömmlichen kleinen SCR-Einheiten, Relais oder Kontakten bietet das Hochleistungs-SCR-Modul zahlreiche Vorteile, wie z. B. eine schnellere Schaltgeschwindigkeit, höhere Schaltzuverlässigkeit, bessere Parallelleistung und höhere Parallelflexibilität.
„1+1“-Verbundsteuerung
Hardwareseitig nutzt die HQ33 DSP+CPLD, um einen schnellen und präzisen Betrieb der USV zu gewährleisten. Softwareseitig verfügt die HQ33 über eine Doppelschleifenregelung und eine harmonische Kompensationssteuerung, die die Dynamik und Stabilität des Systems gewährleisten. Dadurch bietet die HQ33 einen Klirrfaktor von weniger als 2 %.
Benutzerfreundliche Oberfläche

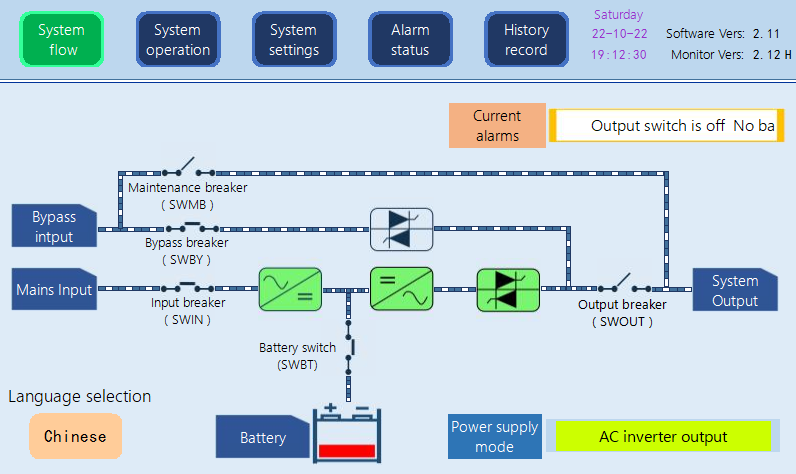

HQ33 ist mit einem 7-Zoll-Touchscreen ausgestattet. Das große Touchscreen-Design zeigt den dynamischen Status der vier Schalter, den Betriebsstatus, den Laststatus, den Netzstromstatus und den Batteriestatus der USV deutlich auf dem Bildschirm an. So können Benutzer den Betriebsstatus der Maschine und Änderungen in der Anwendungsumgebung jederzeit überwachen.
Intelligentes Überwachungssystem

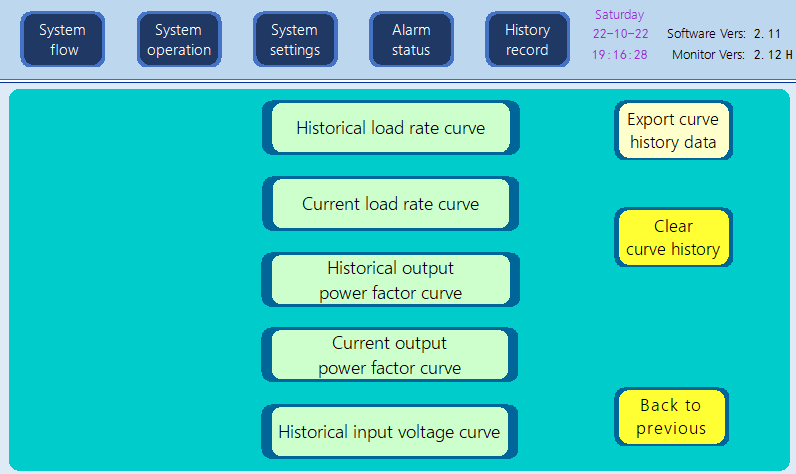

Neben der Anzeige von Betriebsinformationen in Echtzeit kann die HQ33-Überwachung das Betriebslogo generieren und Verlaufsdatensätze wie Lastratenkurve, Ausgangs-PF-Kurve, Eingangsspannungskurve usw. anzeigen. Diese Funktion ist für die Datenanalyse und Systemwartung sehr nützlich.
E
-
BAT Intelligentes Batteriemanagement

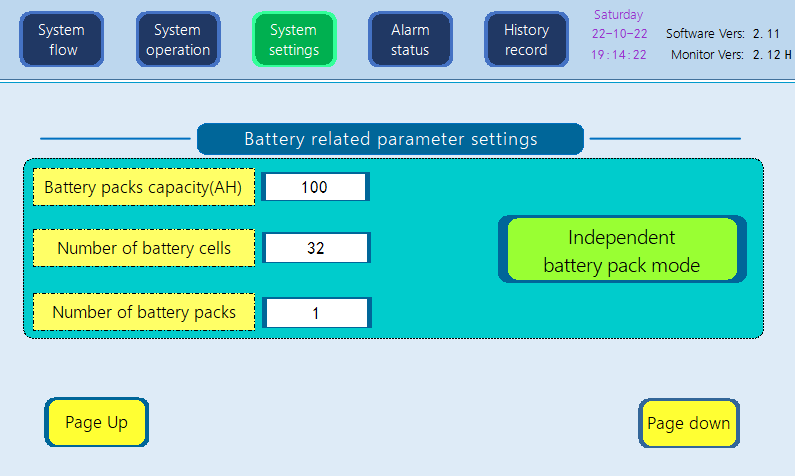

Propoweress hat ein einzigartiges, intelligentes Batteriemanagement entwickelt. Die USV HQ33 bietet eine flexible Batteriekonfiguration. Sie unterstützt 29–34 Batterien, wobei die Anzahl der ungeraden Batterien einstellbar ist. Der Ladestrom ist von 10–40 A einstellbar. Die USV unterstützt Batterie-Kaltstart, gemeinsame Batterien im Parallelsystem und eine Batterie-Entladetestfunktion. Darüber hinaus ist die USV auch mit Lithiumbatterien kompatibel.
Leistung
|
Modell |
HQ3310 |
HQ3320 |
HQ3330 |
HQ3340 |
HQ3360 |
HQ3380 |
HQ33100 |
HQ33120 |
HQ33160 |
HQ33200 |
HQ33300 |
HQ33400 |
|
Kapazität |
10 kVA |
20 kVA |
30 kVA |
40 kVA |
60 kVA |
80 kVA |
100 kVA |
120 kVA |
160 kVA |
200 kVA |
300 kVA |
400 kVA |
|
Eingang |
||||||||||||
|
Nennspannung |
380/400/415 VAC, 3 Phasen+N+PE |
|||||||||||
|
Spannungsbereich |
± 25 % |
|||||||||||
|
Nennfrequenz |
50/60 Hz automatische Erkennung |
|||||||||||
|
Frequenzbereich |
45 Hz ~ 65 Hz |
|||||||||||
|
Bypass |
||||||||||||
|
Nennspannung |
380/400/415 VAC, 3 Phasen+N+PE |
|||||||||||
|
Nennfrequenzbereich |
±15 % （ ± 10 % ， ± 20 % am Display einstellbar ） |
-40% ， +20% einstellbar |
||||||||||
|
Nennfrequenz |
50 / 60 Hz |
|||||||||||
|
Frequenzbereich |
±2 % （ ± 5 % am Display einstellbar ） |
±2 % , ±5 % , ±10 % , ±20 % einstellbar |
||||||||||
|
Wechselrichter-/Bypass-Schalter |
<1 ms |
|||||||||||
|
Überlastkapazität |
150 % halten 10 Minuten an ； 175 % halten 1 Minute lang an ； 200 % für 18 Sekunden. |
|||||||||||
|
Ausgabe |
||||||||||||
|
Ausgangs-PF |
0,8 (0,9 optional) |
|||||||||||
|
Nennspannung |
380/400/415 VAC, 3Ph+N+PE |
|||||||||||
|
Phasenspannung |
220 (200 ~ 244 V am Display einstellbar) |
|||||||||||
|
Scheitelfaktor |
3 ： 1 |
|||||||||||
|
Klirrfaktor |
<2 % bei 100 % linearer Last ； <4 % bei 100 % nichtlineare Linie |
|||||||||||
|
SpannungGenauigkeit |
± 1 % |
|||||||||||
|
Transiente Spannungsantwort |
± 5 % ＜ 10 ms |
|||||||||||
|
Überlast |
110 % ~ 125 % halten 10 Minuten an ；＜ 150 % halten 1 Minute lang an. |
|||||||||||
|
Systemeffizienz |
≥93 % bei 100 % Last |
|||||||||||
|
Batterieeingang |
||||||||||||
|
Gleichspannung |
384 (360~408 einstellbar) |
|||||||||||
|
Ladestrom |
10–40 A (einstellbar) |
|||||||||||
|
System |
||||||||||||
|
Kommunikation |
RS232 oder RS485 （ MODBUS ） |
|||||||||||
|
Arbeiten |
0 ~ 40 °C |
|||||||||||
|
Luftfeuchtigkeit |
0~95 % （ keine Kondensation ） |
|||||||||||
|
Höhe |
<1000M keine Leistungsminderung ， > 1000 m, Leistungsminderung von 1 % alle 100 Meter |
|||||||||||
|
Lärm |
≤65 dB@1M |
|||||||||||
|
Physikalisch |
||||||||||||
|
BxTxH (mm ） |
500 x 600 x 1200 |
500 x 800 x 1600 |
700 x 800 x 1800 |
1245 x 855 x1900 |
1640 x 855 x1900 |
2265 x 855 x1900 |
||||||
|
Gewicht （ kg ） |
183 |
216 |
245 |
287 |
342 |
385 |
412 |
435 |
520 |
1075 |
1630 |
2150 |
* Die Spezifikationen können ohne vorherige Ankündigung geändert werden.

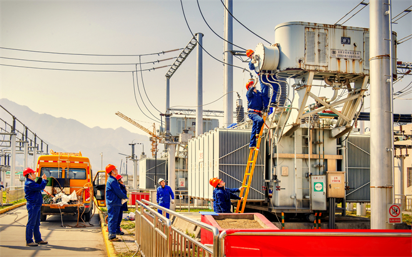

Produktfall 1 Kraftwerk Baoji
Die 40-kVA-USV der Evada HQ-Serie mit drei Ein- und drei Ausgängen bietet eine sichere, zuverlässige, umweltfreundliche und energiesparende Stromversorgungsgarantie für die Stromverteilung der Baoji Power Supply Company.
Produktfall 2 Shaanxi State Grid
Die 40-kVA-Netzfrequenz-USV der Evada HQ-Serie mit drei Ein- und drei Ausgängen bietet eine sichere, zuverlässige, umweltfreundliche und energiesparende Stromversorgung für die Stromverteilung des Computerraums der Shaanxi State Grid Company.
