19-Zoll-Rackmontage, Online-Doppelkonvertierung. Der Systemleistungsbereich beträgt 20 kVA - 150 kVA, 2 HE hohes 20K/25K-Leistungsmodul. Ausgangsleistungsfaktor ist 1.
Anwendung: Finanzen, Telekommunikation, Bildung, Krankenhäuser, Transport und andere Netzwerkgeräte, Rechenzentren.
Zuverlässig: Verwenden Sie ein 1 + 1 DSP-Design, um den Systembetrieb und die Reaktionsgeschwindigkeit zu verbessern.
Effizient: Die Systemeffizienz liegt bei bis zu 96 %; hohe Leistungsdichte bei 2 HE-Höhe für Module.
Flexibel: Ermöglicht 2/4/6 Module * 20/25 KVA-Module, um unterschiedliche Kapazitäten für das System zu erreichen;
S einfach: Eingebettetes Installationsdesign für standardmäßige 19-Zoll-Schränke; integriert mit Stromverteilungsmodulen, Batterien und Überwachung in einem Schrank von 20 KVA bis 150 KVA.
Leistung
|
Modell |
HQ-MR40/20 |
HQ-MR80/20 |
HQ-MR100/25 |
HQ-MR125/25 |
HQ-MR150/25 |
|
Nennkapazität |
40 kVA |
80 kVA |
100 kVA |
125 kVA |
150 kVA |
|
Kapazität des Leistungsmoduls |
20 kVA |
20 kVA |
25 kVA |
25 kVA |
25 kVA |
|
Eingang |
|||||
|
Verdrahtungsmethode |
3 Phasen+N+PE |
||||
|
Nennspannung |
380/400/415VAC (Leitung-Leitung) |
||||
|
Nennfrequenz |
50/60 Hz |
||||
|
Spannungsbereich |
304 V Wechselstrom ～ 478 V Wechselstrom （ Linie-Linie ） Volllast ； 304 V Wechselstrom ～ 228 VAC (Leitung-Leitung) Lastreduzierung linear von 100 % bis 80 % |
||||
|
Frequenzbereich |
40 Hz bis 70 Hz |
||||
|
Leistungsfaktor |
>0,99 |
||||
|
Klirrfaktor |
THDi ＜ 3 ％（ lineare Volllast ）； THDi ＜ 5 ％（ nichtlineare Volllast ） |
||||
|
Bypass |
|||||
|
Nennspannung |
380/400/415VAC (Netzspannung) |
||||
|
Spannungsbereich |
Werkseinstellung -20% ～ +15 % ； einstellbar, Obergrenze:+10%,+15%,+20%,+25% ； Untergrenze: -10 %, -15 %, -20 %, -30 %, -40 % |
||||
|
Frequenzbereich |
Nennfrequenz 50/60Hz ； Frequenzbereich einstellbar ±1Hz ， ±3 Hz ， ±5 Hz |
||||
|
Überlastfähigkeit |
110 % auf lange Sicht ； >150 % für 200 ms |
||||
|
Batterie |
|||||
|
Batteriespannung |
±192 V DC （ 360 ～ 528 VDC ； 30 ～ 44 Blöcke einstellbar ， Standard sind 32 Blöcke ） |
||||
|
Ladekapazität |
15 %* der Gesamtleistungskapazität |
||||
|
Spannungsgenauigkeit |
±1 % |
||||
|
Ausgabe |
|||||
|
Nennspannung |
380 V/400 V/415 V (Leitung-Leitung) |
||||
|
Nennfrequenz |
50/60 Hz |
||||
|
Leistungsfaktor |
1 |
||||
|
Spannungsgenauigkeit |
≤±1,0 % bei ausgeglichener Last ； ≤±5,0 % bei ungleichmäßiger Belastung |
||||
|
Frequenzgenauigkeit |
50/60 Hz ± 0,01 % |
||||
|
Frequenzverfolgungsbereich |
Einstellbar ， ±0,5 Hz~±5 Hz ;±3 Hz |
||||
|
Klirrfaktor |
THDu ≤ 2 % (100 % lineare Last), THDu ≤ 4 % (nichtlineare Last) |
||||
|
Dreiphasige Phasengenauigkeit |
120°±1° |
||||
|
Scheitelfaktor |
3:1 |
||||
|
Überlast |
＜ 105 ％， Langfristig ； ＜ 110 ％， 60 Minuten ； 110 ～ 125 ％， 10 Minuten ； ＞ 125 ～ 150 ％， 1 Minute ； ＞ 150 ％， 200 ms |
||||
|
System |
|||||
|
Systemeffizienz |
95 % im Doppelkonvertierungsmodus ， ≥98 % im ECO-Modus |
||||
|
Anzeige |
LCD-Touchscreen |
||||
|
Verdrahtung |
Stützboden in |
||||
|
Sprache |
Chinesisch, Englisch; optional: Russisch, Italienisch, Spanisch, Deutsch usw. |
||||
|
Schutzklasse |
IP20 |
||||
|
Kommunikation |
RS232/RS485/SNMP-Karte （ optional ） / Trockenkontakt (optional) |
||||
|
Betriebszustand |
Temperatur ： 0~40 ℃ ； Luftfeuchtigkeit ： 0~95 % (keine Kondensation) |
||||
|
Lärm |
<60 dB bei 1 Meter |
||||
|
Höhe |
<1000 Meter, Leistungsminderung, ＞ 1000 Meter, Leistungsminderung 1%, wenn alle 100 Meter erhöht |
||||
|
Schranktyp |

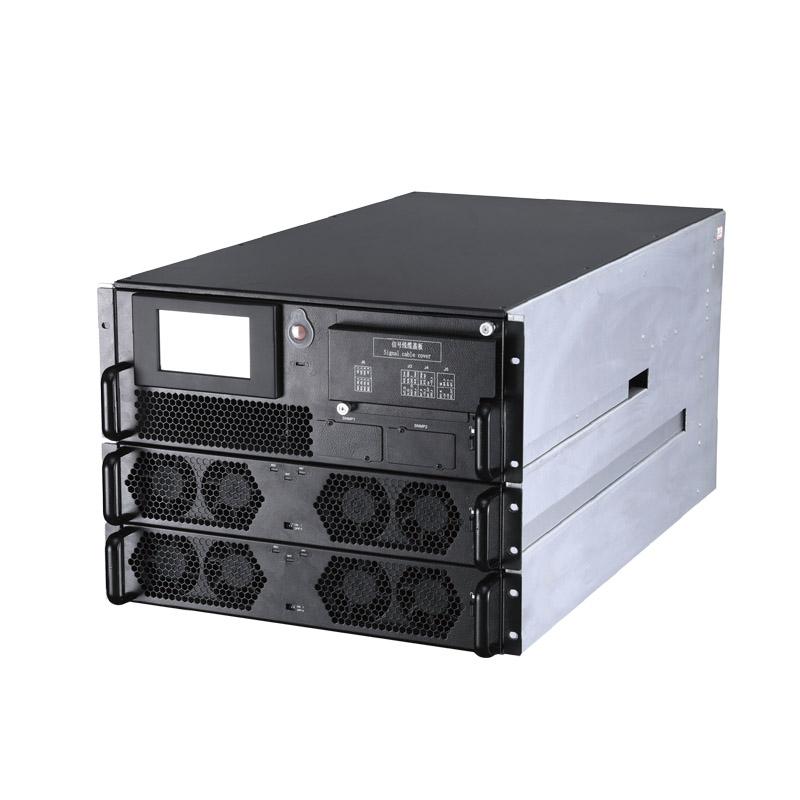

2 Module |

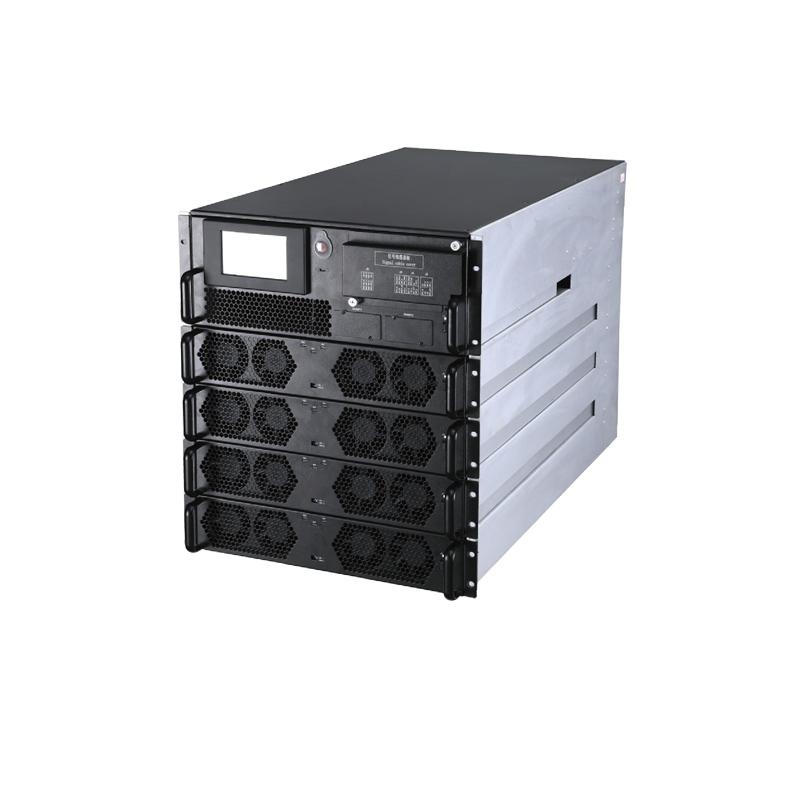

4 Module |

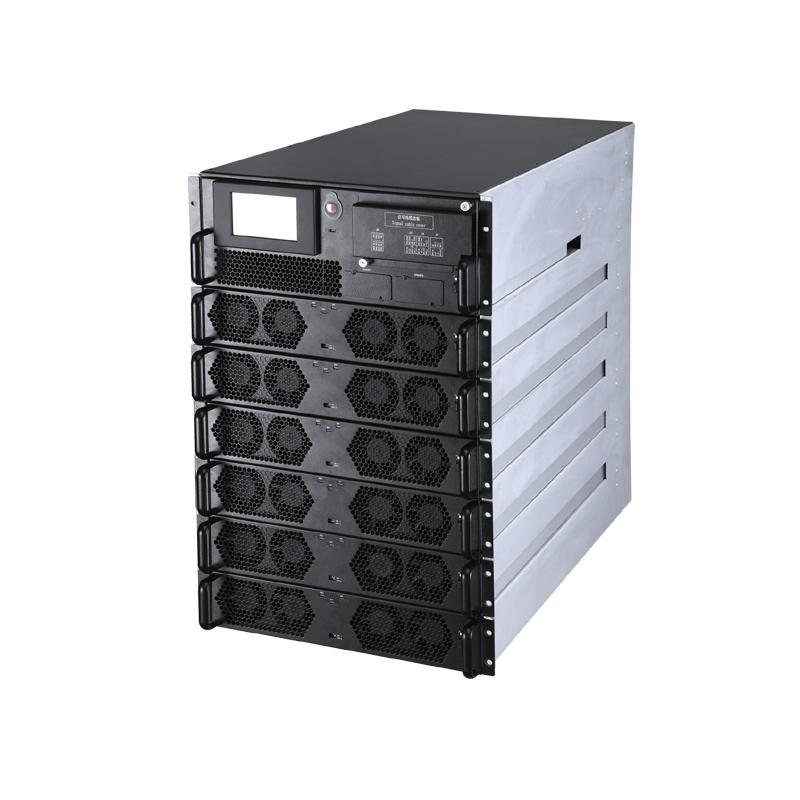

6 Module |
||
|
Größe |
|||||
|
System m B x T x H (mm) |
482,6 x 800 x 353,2 (8 HE) |
482,6 x 800 x 531 (12 HE) |
482,6 x 900 x 800 (18 HE) |
||
|
Modul e B x T x H (mm) |
440 x 690 x 86 (2 HE) |
||||
|
Gewicht |
|||||
|
System(kg ） |
37 |
47 |
72 |
||
|
Modul (kg ） |
25 |
||||
* Die Spezifikationen können ohne vorherige Ankündigung geändert werden.
