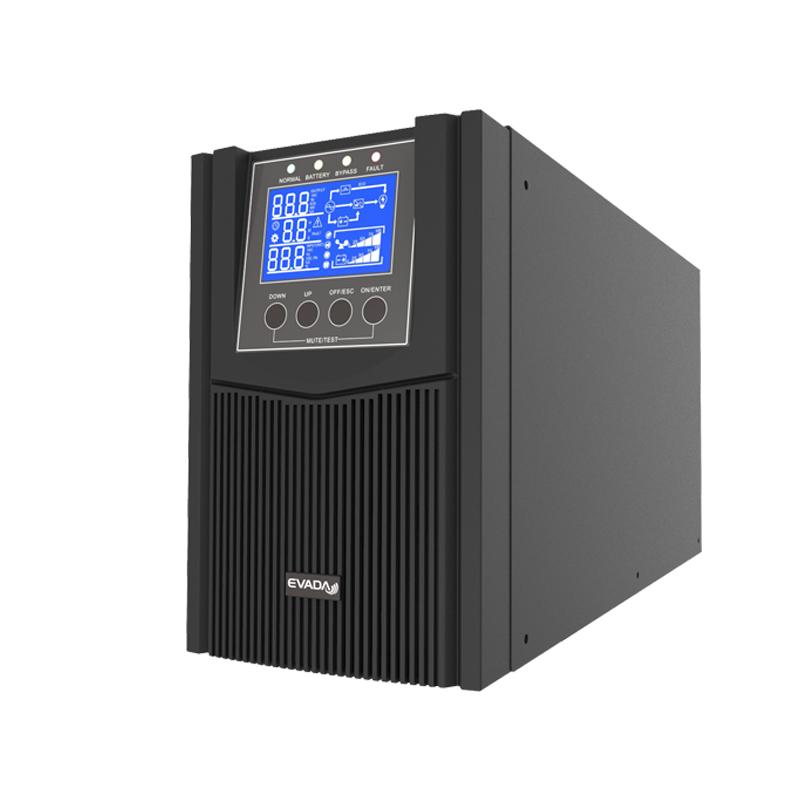

Die USV-Anlagen der Propoweress DTH11-Serie nutzen fortschrittliche Technologien wie DSP-Steuerung, automatische Frequenzerkennung und Softstart, um der Anwendung hochpräzisen und zuverlässigen Schutz zu bieten. Sie eignen sich hervorragend für High-End-Systeme wie Telekommunikation, Präzisionsinstrumente, Bankgeräte, Computerserver, Rechenzentren, Netzwerkgeräte und medizinische Geräte.
A
fortgeschritten
T
echn
ologie
1. DSP-Digitalsteuerungstechnologie
2. 40-70Hz breite Frequenzanpassungsfähigkeit und 50Hz/60Hz automatische Anpassung
3. Breiter Eingangsspannungsbereich
4. Automatische Wiederherstellungsfunktion
Exzellent F Flexibilität
1. 6-10 kVA einstellbare Batteriemenge
2. Einstellbarer Ladestrom
3. Umfassende Anzeige für einfache Überwachung
4. Wartungsbypass, Parallelschaltung (optional für 6-10kVA)
5. Kompaktes Design, minimaler Platzbedarf
6. RS232-, USB-, EPO- und SNMP-Steckplatz-Kommunikationsports
Grün P Leistung
1. Eingangsleistungsfaktor ≥ 0,99
3. Ausgang PF = 1
3. Maximale Effizienz 95,5 %
4. Energiesparmodus

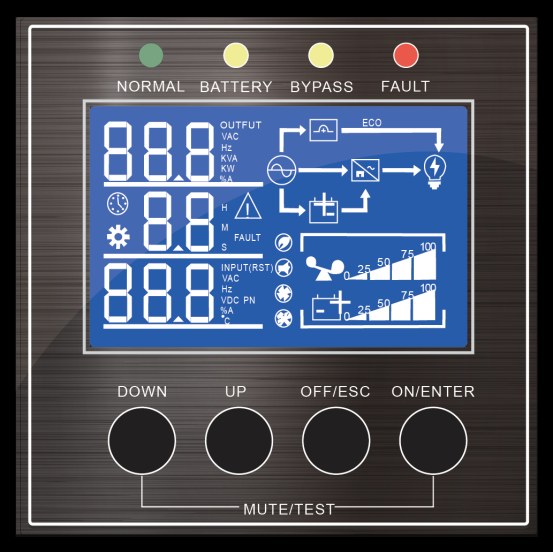

Benutzerfreundliche Bedienoberfläche
Die USV der DTH11-Serie verwendet eine Kombination aus LCD-Bildschirm und LED, um den gesamten Betriebsstatus deutlich anzuzeigen und dem Benutzer die Überprüfung des Betriebsstatus der Maschine und der Umgebungsinformationen in Echtzeit zu ermöglichen.

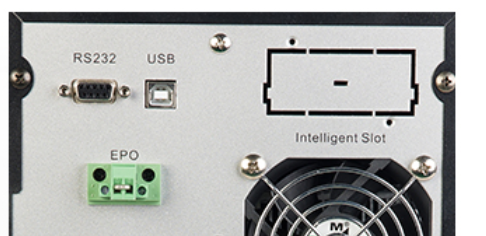

Umfassende und flexible Kommunikationsschnittstelle
Um flexiblere Überwachungsszenarien zu ermöglichen, bietet DTH11 mehrere Kommunikationsschnittstellen wie RS232, USB, EPO, Trockenkontakt und optionalen SNMP-Steckplatz/-Karte usw. Es ist perfekt mit verschiedenen Arten von Systemen und Anwendungen kompatibel.

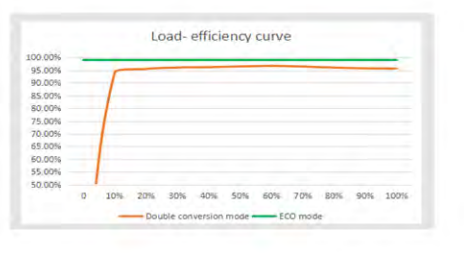

Hohe Effizienz
Der Systemwirkungsgrad der DTH11-Serie beträgt bis zu 96 %. Dank des hohen Wirkungsgrads und PF=1 werden Energieverbrauch und Betriebskosten jährlich um über 20 % gesenkt. Der hohe Wirkungsgrad senkt die Betriebskosten deutlich und trägt zur Umweltfreundlichkeit der Gesellschaft bei.
Hohe Anpassungsfähigkeit an schwache Netze
Die USV unterstützt Eingangsspannungen von 110–300 V AC und 40–70 Hz, sodass die USV auch bei schwachem Netz in abgelegenen Gebieten einwandfrei funktioniert. Dies reduziert die Entladehäufigkeit der Batterie erheblich und verlängert deren Lebensdauer.
Kaltstart und Netzstart
Durch die flexible Startfunktion ist die USV in der Lage, unter extremen Bedingungen zu arbeiten:
① Bei einer anormalen Netzstromversorgung startet die USV nur mit Strom aus der Batterie, um den Strom für den Notfall bereitzustellen.
② Wenn die Batterien nicht verfügbar sind, startet die USV nur mit Netzstrom. Dadurch kann die USV auch bei leerer/defekter Batterie weiterarbeiten und als Spannungsregler mit höherer Präzision eingesetzt werden.

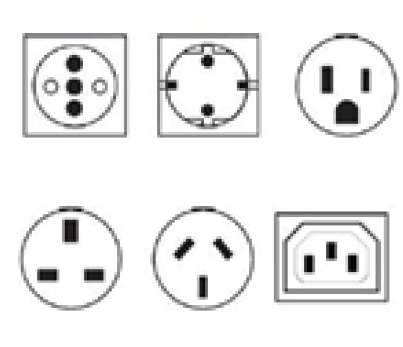

Globalisierungsmentalität
Die USV-Serie DHT11 verfügt über ein modulares Steckdosendesign, das es Propoweress ermöglicht, verschiedene Ausgangssteckdosen entsprechend den Anforderungen der Anwender weltweit anzubieten. Darüber hinaus verfügt die USV-Serie DTH11 über eine automatische Frequenzerkennung (50 Hz/60 Hz). Sie erkennt die Netzfrequenz automatisch und passt sie an die Maschinenfrequenz an. Dadurch ist die USV weltweit problemlos einsetzbar.
|
Modell |
DTH11-1K DTH11-1KL |
DTH11-2K DTH11-2KL |
DTH11-3K DTH11-3KL |
DTH11-6K DTH11-6KL |
DTH11-10K DTH11-10KL |
|
|
Kapazität |
1 kVA |
2 kVA |
3 kVA |
6 kVA |
10 kVA |
|
|
Eingang |
||||||
|
Spannungsbereich |
110 ~ 300 VAC (110 ~ 176 VAC / 276 ~ 300 VAC unterschiedliche Leistung) |
|||||
|
Frequenzbereich |
40 Hz bis 70 Hz |
|||||
|
Leistungsfaktor |
≥ 0,99 bei 100 % Last |
|||||
|
|
||||||
|
Ausgabe |
208 / 220 / 230 / 240VAC (208v ， Einstellung über LCD ， Herabsetzung um 10 %) |
|||||
|
Spannungsgenauigkeit |
± 1 % |
|||||
|
Frequenzbereich (Batteriebetrieb) |
50/60 Hz ± 0,1 % |
|||||
|
Überlastfähigkeit |
Line}-Modus: 30 Min. bei 102 % bis 110 % Last, 10 Min. bei 110 % bis 130 % Last, 30 Sek. bei 130 % bis 150 % Last, 500 ms bei > 150 % Last |
|||||
|
Leistungsfaktor |
1 |
|||||
|
Spitzenstromverhältnis |
3:1 |
|||||
|
Spannungswellenformverzerrung |
≤2 % bei 100 % linearer Last ； ≤5 % bei 100 % nichtlinearer Last |
≤2 % bei 100 % linearer Last ； ≤4 % bei 100 % nichtlinearer Last |
||||
|
Umschalten Zeit |
Hauptsächlich Leistung Batterie |
0 ms |
||||
|
Wechselrichter-Bypass |
＜4 ms |
|||||
|
Effizienz |
||||||
|
AC/AC-Modus |
>93 % |
>94 % |
>94 % |
> 95,5 % |
> 95,5 % |
|
|
Batterie |
||||||
|
Standard |
Modell |
12V / 7Ah |
||||
|
Nummer |
2 |
4 |
6 |
16 (16~20 einstellbar) |
||
|
Ladestrom |
1A |
1 A; max.: 2 A optional |
||||
|
Nennspannung |
24 |
48 |
72 |
192 (192-240 einstellbar) |
||
|
Lang Sicherung |
Ladestrom |
1-12A |
||||
|
Nennspannung |
36 |
72 |
96 |
192 (192-240) |
||
|
|
||||||
|
schützen |
Abschaltung bei niedrigem Batteriestand, Schutz vor Überladung der Batterie, Batterieleckstrom, Überentladung der Batterie und Kurzschluss |
|||||
|
Alarm |
Niedrige Batteriespannung, Ladegerätfehler, USV-Fehler, USV-Fehler, Bypass |
|||||
|
Ausstellung |
LCD zeigt den USV-Betriebsstatus an |
|||||
|
|
||||||
|
Arbeitsbedingungen |
Relative Luftfeuchtigkeit 20% - 95%, Temperatur 0-40 ℃ |
|||||
|
Lärm |
< 50 dB (a) bei 1 m |
|||||
|
Verwaltung |
Abschaltung bei niedrigem Batteriestand, Schutz vor Überladung der Batterie, Batterieleckstrom, Überentladung der Batterie und Kurzschluss |
|||||
|
Kommunikationsschnittstelle |
RS232, EPO, USB (Steckplatz optional) SNMP) |
|||||
|
physikalische Eigenschaften |
||||||
|
Standard lang |
Abmessungen BxTxH (mm) |
145x276x225 |
145x276x225 |
190x395x325 |
200x460x775 |
200x460x775 |
|
(Nettogewicht / kg) |
9.6 |
18 |
25 |
55 |
55,25 |
|
|
Backups |
Abmessungen BxTxH (mm) |
145x276x225 |
145x276x225 |
145x392x225 |
190x395x325 |
190x395x325 |
|
(Nettogewicht / kg) |
5 |
10 |
10.5 |
8,8 |
9.6 |
|
