1. HQ-M USV bietet mehrere robuste Eigenschaften, um Risiken zu minimieren und Kunden zufrieden zu stellen
2. Mit einer Systemeffizienz von bis zu 96 % sorgt die HQ-M-USV für niedrige Betriebskosten beim Kunden.
3. Durch die Verfügbarkeit von 20/25 Modulen können Kunden eine flexible Konfiguration mit 20 bis 300 KVA Systemkapazität vornehmen.
4. Ausgestattet mit intelligenten Mensch-Maschine-Schnittstellen ist HQ-M für alle Anwendungsanforderungen geeignet
R zuverlässig

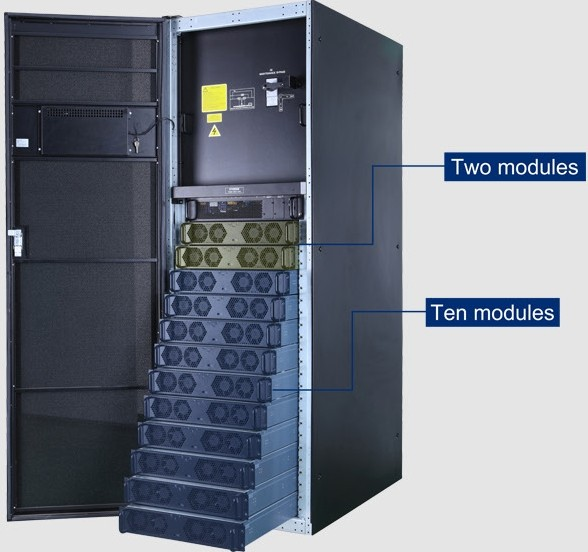

（ 1/10+2 Redundanzdesign）
Dank des N+X-Redundanzdesigns des Leistungsmoduls kann das System bei 100 % Auslastung bis zu 20 % Redundanzkapazität bereitstellen und erreicht damit die höchste Rack-Verfügbarkeit der Klasse B.
300 kVA = (6+1)*50 kVA Module

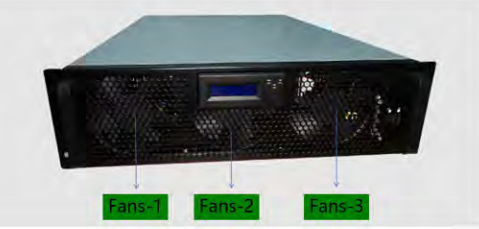

(Redundantes Design für Lüfter)
Das redundante Design des intelligenten Lüfters mit Drehzahlregelung beeinträchtigt die Nutzung des gesamten Moduls nicht durch die Anomalie eines einzelnen Lüfters.
Effizienz
( Hoher Wirkungsgrad im Doppelwandlermodus)
Der Systemwirkungsgrad liegt bei bis zu 96 %: Der Energieverbrauch und die Betriebskosten werden jährlich um mehr als 15 % gesenkt. Ein hoher Wirkungsgrad senkt die Betriebskosten erheblich und ermöglicht Einsparungen bei der Kühlung
Flexibel

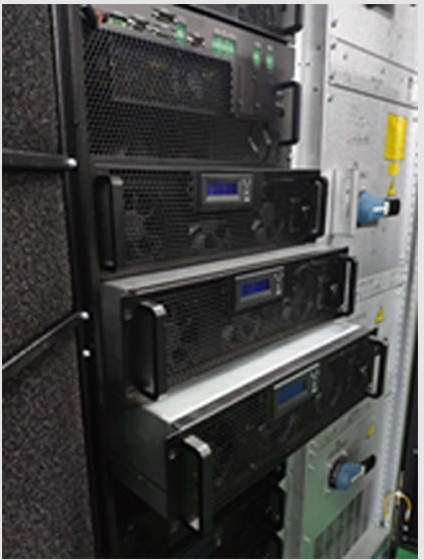

( Alle Module sind im laufenden Betrieb austauschbar)
Das System unterstützt eine schrittweise Bereitstellung und Kapazitätserweiterung nach Bedarf, um die anfänglichen Investitionskosten der Kunden zu senken.
Sowohl das Bypass-Modul als auch das Leistungsmodul unterstützen Online-Hot-Plug, die Bedienung ist einfach und sicher und die MTTR beträgt weniger als 5 Minuten
Intelligent

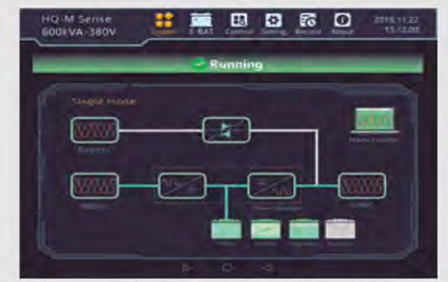

(Touchscreen zur visuellen Steuerung)
10-Zoll-Farb-Touchscreen, grafische Anzeige und zahlreiche Funktionen stehen zur Verfügung.
Die Hauptseite kann direkt den aktuellen Arbeitsstatus anzeigen. Alle laufenden Informationen jedes Teils können
kann vom Display aus überprüft werden.
|
M Modell |
Hauptquartier - M 60 |
Hauptquartier - M 120 |
Hauptquartier - M 200 |
Hauptquartier - M 300 |
|
|
|
Nennkapazität ität |
60 kVA |
1 20 kVA |
200.000 VA |
300 kV A |
|
|
|
Power Modul le Kapazität |
|
20 kVA /2 |
5 KVA |
|
|
|
|
Eingang |
|
|||||
|
Verdrahtung Verfahren |
3 P hase + N + PE |
|
||||
|
Nennspannung e |
380/400 /415VAC (Leitung-Leitung) |
|
||||
|
Nennfrequenz Flüssigkeit |
50/60 Stunden z |
|
||||
|
Stromspannung Reichweite |
304 VAC ~ 478 V Wechselstrom ( Linie-Linie ) Volllast ； 304 V Wechselstrom ~ 228 VAC (Leitung-Leitung) Lastreduzierung linear von 100 % bis 80 % |
|
||||
|
Frequenz Reichweite |
40 Hz~70Hz |
|
||||
|
Power Fa ctor |
>0,99 |
|
||||
|
Klirrfaktor |
Klirrfaktor ＜ 3 ％ ( linear voll laden )； Klirrfaktor ＜ 5 ％ ( nicht - linear voll laden ) |
|
||||
|
Bypa ss |
|
|||||
|
Nennspannung e |
380/400 /415VAC (Netzspannung) |
|
||||
|
Stromspannung Reichweite |
Werkseinstellung -20% ~ +15 % ； einstellbar, oberes l begrenzen :+10%,+15%,+20%,+25% ； untere Limit :-10%,-15%, -20%, -30%,-40% |
|
||||
|
Frequenz Reichweite |
Nennfrequenz 50/60Hz ； Frequenzbereich kann ±1H eingestellt werden z ， ±3 Hz ， ±5 Hz |
|
||||
|
Überl Ladung Kapazität |
110 % für lang laufen ； >150 % für 200ms |
|
||||
|
Schläger Batterie |
|
|||||
|
Batteriekapazität Tag |
±192 VDC ( 360 ~ 528 VDC ； 30 ~ 44 Blöcke einstellbar ， Werkseinstellung 32 Block ) |
|
||||
|
Chargi ng Kapazität |
15 %* Gesamtkapazität Stadt |
|
|
|||
|
Stromspannung Genauigkeit |
±1 % |
|
||||
|
O Ausgabe |
|
|||||
|
Nennspannung e |
380 V /400 V/415V (Leitung-Leitung) |
|
||||
|
Nennfrequenz Flüssigkeit |
50/60 Stunden z |
|
||||
|
Power Fa ctor |
1 |
|
||||
|
Stromspannung Genauigkeit |
≤±1 0,0 % bei ausgeglichener Last ； ≤±5,0 % bei ungleichmäßiger Belastung |
|
||||
|
Frequenz AC Kurat |
50/6 0 Hz ± 0,01 % |
|
||||
|
Frequenz y Verfolgung Reichweite |
Einstellbar ， ±0,5 Hz~±5 Hz; Werkseinstellung ±3 Hz |
|
||||
|
Klirrfaktor |
THDu ≤2 % (100 % lineare Last), THDu ≤ 4 % (nichtlineare Last) |
|
||||
|
T drei - Phase Phase Genauigkeit |
120°±1° |
|
||||
|
Cre st Faktor |
3 :1 |
|
||||
|
Overlo Anzeige |
＜ 105 ％， Langfristig ； ＜ 110 ％， 60 Minuten ； 110 ~ 125 ％， 10 Minuten ； ＞ 125 ~ 150 ％， 1 Minute ； ＞ 150 ％， 200 ms |
|
||||
|
System M |
|
|||||
|
System M Effizienz |
≥96 % im Doppelkonvertierungsmodus ， ≥98 % im ECO-Modus |
|
||||
|
Dis spielen |
Touchscreen + LED |
|
||||
|
Wi Ring |
Unterstützung von oben nach innen und unten nach innen |
Spitze In |
|
|||
|
Standa rd |
IEC 62040-1-1; IEC 620 40-2; IEC62040-3 |
|
||||
|
Schutz N Klasse |
IP 2 0 |
|
||||
|
Feeder Prot Abschnitt |
Standard : isolierend schalten , optional : Sicherung |
|
||||
|
Kommuni Kation |
RS 232/ RS 485/ Modbus / SNMP ( optional ) / Trockenkontakt (optional) |
|
||||
|
Optiona l |
Staub - nachweisen netto , Blitz Schutz Modul , LBS Kabel , erdbebensichere Komponenten, Temperatur- und Feuchtigkeitssensor |
|
||||
|
Arbeiten Zustand |
Temperatur ： 0 ~ 40 ℃； Luftfeuchtigkeit ： 0~95 % (keine Kondensation) |
|
||||
|
Lärm e |
<60 dB @1 Meter |
|
||||
|
A Höhe |
<1000 Meter , keine Leistungsreduzierung, ＞ 1000 Meter, Leistungsminderung 1%, wenn alle 100 Meter erhöht |
|
||||
|
Kabine T Typ |
4 Module |
7 Modu weniger |
12 Monate Dules |
|
||
|
S ize |
|
|||||
|
System B x T x H (m M ) |
60 0 x 890 x 1200 |
600 x 960 x 1600 |
60 0 x 1010 x 2000 |
|
||
|
Modul B x T x H (mm) |
440 x 690 x 86 ( 2HE ) |
|||||
|
W acht |
|
|||||
|
System tem ( kg ) |
1 40 |
1 85 |
250 |
270 |
|
|
|
Modul(k G ) |
2 5 |
|
||||
Produktfall1

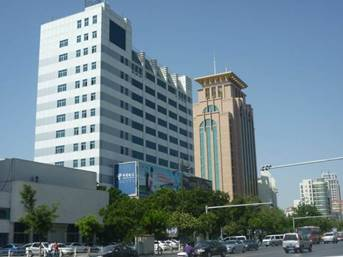

Yinchuan Telecom-Raum
Das USV-Modul der HQ-M 300-Serie, das Computerraumprodukt des Propoweress-Stromversorgungsrechenzentrums unseres Unternehmens, bietet eine zuverlässige und stabile Stromversorgungsgarantie im Computerraum des Yinchuan Telecom Data Center.
