Leistungsbereich: 600–1200 kVA
Nennspannung: 380VAC/400VAC/415VAC 3P+N+PE
Nennfrequenz: 50/60 Hz
Produktbeschreibung: Doppelwandlung, Modulares Design
Redundanz: 6+1 oder 10+2 Redundanzdesign
D Anzeige: 10-Zoll-Farb-Touch-LCD-Bildschirm
P F: Ausgang PF=1
1. HQ-M USV bietet mehrere robuste Eigenschaften, um Risiken zu minimieren und Kunden zufriedenzustellen.
2. Mit einer Systemeffizienz von bis zu 96,5 % bietet die HQ-M-USV dem Kunden niedrige Betriebskosten.
3. Durch die Verfügbarkeit von 50/60 Modulen können Kunden eine flexible Konfiguration mit 600 bis 1200 KVA Systemkapazität vornehmen.
4. Ausgestattet mit intelligenten Mensch-Maschine-Schnittstellen ist HQ-M für alle Arten von Anwendungsanforderungen geeignet

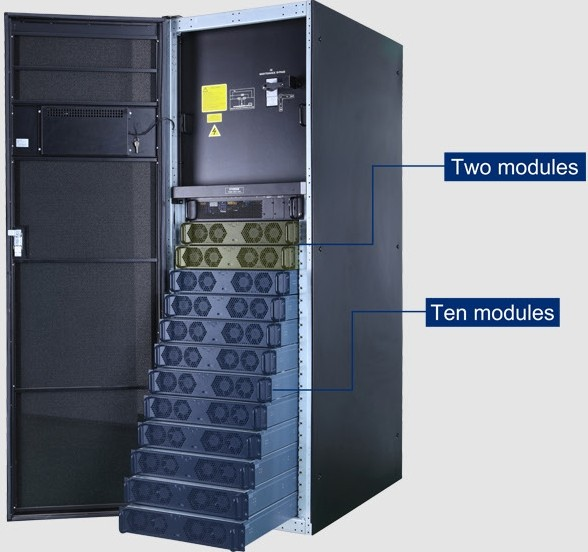

R zuverlässig
(6+1/10+2 Redundanzdesign)
Pow Dank des N+X-Redundanzdesigns des Moduls kann das System bei 100 % Auslastung bis zu 20 % Redundanzkapazität bereitstellen und erreicht damit die höchste Verfügbarkeit der Rack-Klasse B.
200 kVA = (10+2)*20 kVA-Module.
500 kVA = (10 + 2) * 50 kVA-Module
300 kVA = (6+1)*50 kVA Module
(Redundanzdesign für Lüfter)
Das Redundanzdesign des intelligenten Lüfters zur Drehzahlregelung beeinträchtigt die Nutzung des gesamten Moduls nicht durch die Anomalie eines einzelnen Lüfters.

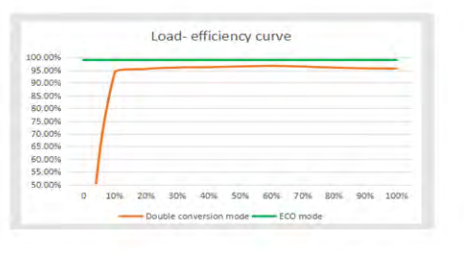

Effizienz
( Hoher Wirkungsgrad im Doppelwandlermodus)
Der Systemwirkungsgrad liegt bei bis zu 96,5 %: Der Energieverbrauch und die Betriebskosten werden jährlich um mehr als 15 % gesenkt. Ein hoher Wirkungsgrad senkt die Betriebskosten erheblich und ermöglicht Einsparungen bei der Kühlung
Flexibel

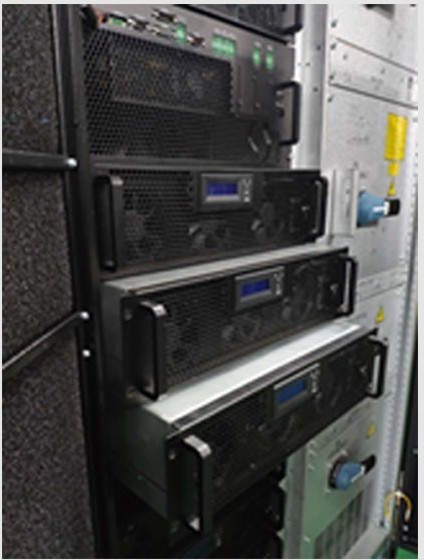

(Alle Module sind im laufenden Betrieb austauschbar)
Das System unterstützt eine schrittweise Bereitstellung und Kapazitätserweiterung nach Bedarf, um die anfänglichen Investitionskosten der Kunden zu senken
Sowohl das Bypass-Modul als auch das Leistungsmodul unterstützen Online-Hot-Plug, die Bedienung ist einfach und sicher und die MTTR beträgt weniger als 5 Minuten
Intelligent

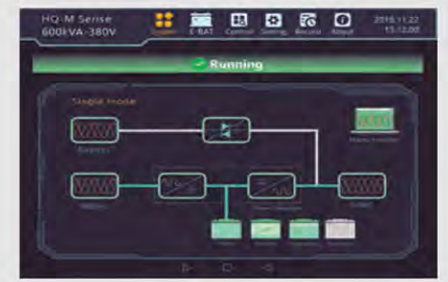

Zu ( Touchscreen zur visuellen Steuerung)
10-Zoll-Farb-Touchscreen, grafische Anzeige und zahlreiche Funktionen stehen zur Verfügung.
Auf der Hauptseite wird der aktuelle Arbeitsstatus direkt angezeigt. Alle Betriebsinformationen der einzelnen Teile können auf dem Display überprüft werden.

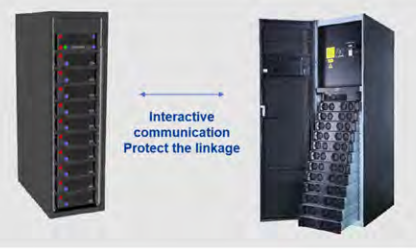

(intelligentes Batteriemanagement)
UPScan interagiert in Echtzeit mit dem BMS-System der Lithiumbatterie, um die intelligente Verwaltung und Verknüpfung der USV mit der Batterie zu realisieren und zu verhindern, dass die Batterie außer Kontrolle gerät
|
M Modell |
Hauptquartier - M 300/50 |
Hauptquartier - M 500/50 |
Hauptquartier - M 600/60 |
Hauptquartier - M 840/60 |
Hauptquartier - M 1000/50 |
Hauptquartier - M 1200/60 |
|
|
Nennkapazität ität |
300 kV A |
500 kV A |
600 kV A |
840 kV A |
1000 kV A |
1200 kV A |
|
|
Power Modul le Kapazität |
50 kVA |
60 kVA |
50 kVA |
60 kVA |
|||
|
Eingang |
|||||||
|
Verdrahtung Verfahren |
3 P hase + N + PE |
||||||
|
Nennspannung e |
380/400 /415VAC (Leitung-Leitung) |
||||||
|
Nennfrequenz Flüssigkeit |
50/60 Stunden z |
||||||
|
Stromspannung Reichweite |
304 V Wechselstrom ~ 478 V Wechselstrom ( Linie-Linie ) Volllast ； 304 V Wechselstrom ~ 228 V AC ( Linie - Linie ) laden Leistungsminderung linear aus 100 % Zu 80 % |
||||||
|
Frequenz Reichweite |
40 Hz~70Hz |
||||||
|
Power Fa ctor |
>0,99 |
||||||
|
Klirrfaktor |
Klirrfaktor ＜ 3 ％ ( linear voll laden )； Klirrfaktor ＜ 5 ％ ( nicht - linear voll laden ) |
||||||
|
Bypa ss |
|||||||
|
Nennspannung e |
380/400 /415VAC (Netzspannung) |
||||||
|
Stromspannung Reichweite |
Werkseinstellung -20% ~ +15 % ； einstellbar, oberes l begrenzen :+10%,+15%,+20%,+25% ； untere Limit :-10%,-15%, -20%, -30%,-40% |
||||||
|
Frequenz Reichweite |
Einstellbar ( ±1 Hz ， ±3 Hz ， ±5Hz) |
||||||
|
Überl Ladung Kapazität |
110 % für lang laufen ，＞ 150 % für 200 ms |
||||||
|
Schläger Batterie |
|||||||
|
Batteriekapazität Tag |
±192 VDC ( 384 ~ 528 VDC ； 32 ~ 44 Blöcke einstellbar ， Werkseinstellung 32 Block ) |
||||||
|
Chargi ng Kapazität |
15 %* Gesamtkapazität Stadt |
||||||
|
Stromspannung Genauigkeit |
±1 % |
||||||
|
O Ausgabe |
|||||||
|
Nennspannung e |
380 V /400 V/415V (Leitung-Leitung) |
||||||
|
Power Fa ctor |
1 |
||||||
|
Nennfrequenz Flüssigkeit |
50/6 0 Hz |
||||||
|
Stromspannung Genauigkeit |
≤±1 0,0 % bei ausgeglichener Last ； ≤±5,0 % bei ungleichmäßiger Belastung |
||||||
|
Frequenz AC Kurat |
50/6 0 Hz ± 0,01 % |
||||||
|
Frequenz y Verfolgung Reichweite |
Einstellbar ， ±0,5 Hz bis ±5 Hz; Werkseinstellung ±3 Hz |
||||||
|
Klirrfaktor |
THDu ≤2 % (100 % lineare Last), THDu ≤ 4 % (nichtlineare Last) |
||||||
|
T drei - Phase Phase Genauigkeit |
120°±1° |
||||||
|
Cre st Faktor |
3 :1 |
||||||
|
Overlo Anzeige |
＜ 105 ％， Langfristig ； ＜ 110 ％， 60 Minuten ； 110 ~ 125 ％， 10 Minuten ； ＞ 125 ~ 150 ％， 1 Minute ； ＞ 150 ％， 200 ms |
||||||
|
System M |
|||||||
|
Effizienz |
96,5 % @ Doppelkonvertierungsmodus |
||||||
|
Dis spielen |
Super groß Farbe berühren Bildschirm +LED |
||||||
|
Wi Ring |
Unterstützung von oben nach innen und unten nach innen |
||||||
|
Standa rd |
IEC 62040-1-1; IEC 620 40-2; IEC62040-3 |
||||||
|
Schutz N Klasse |
IP 2 0 |
||||||
|
Optiona l |
SNMP Karte 、 Modbus Karte 、 parallel Komponenten , Blitzschutzkomponenten, Staubschutznetz, LBS, editierbarer Trockenkontakt |
||||||
|
Arbeiten Zustand |
Temperatur ： 0~40 ℃； Luftfeuchtigkeit ： 0~95 % (keine Kondensation) |
||||||
|
Lärm e |
＜ 65 dB @ 1 Meter |
||||||
|
A Höhe |
<1000 Meter , keine Leistungsreduzierung, ＞ 1000 Meter, Leistungsminderung 1%, wenn alle 100 Meter erhöht |
||||||
|
Kabine T Typ |
6+1 M Module |
10+ 2 Module |
12 Monate Dules |
14 Monate Dules |
20 Module |
20 Module |
|
|
S ize |
|||||||
|
System B x T x H (m M ) |
60 0 x 1100 x 2000 |
1000 X 1100 x 2000 |
1600 x 900 X 2000 |
2 000 x 1100 x 2000 |
|||
|
Modul B x T x H (mm) |
440 X 720 X 130 ( 3HE) |
||||||
|
W acht |
|||||||
|
System tem ( kg ) |
250 |
500 |
530 |
9 80 |
1100 |
1180 |
|
|
Modul(k G ) |
|
3 8 |
|
||||

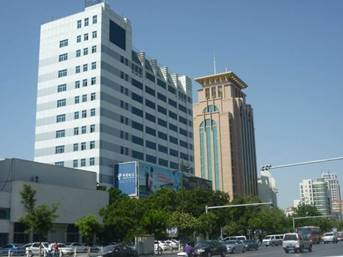

Produktfall 1
Yinchuan Telecom-Raum
Das USV-Modul der HQ-M-Serie, das Computerraumprodukt des Propoweress-Stromversorgungsrechenzentrums unseres Unternehmens, bietet eine zuverlässige und stabile Stromversorgungsgarantie im Computerraum des Yinchuan Telecom Data Center.
