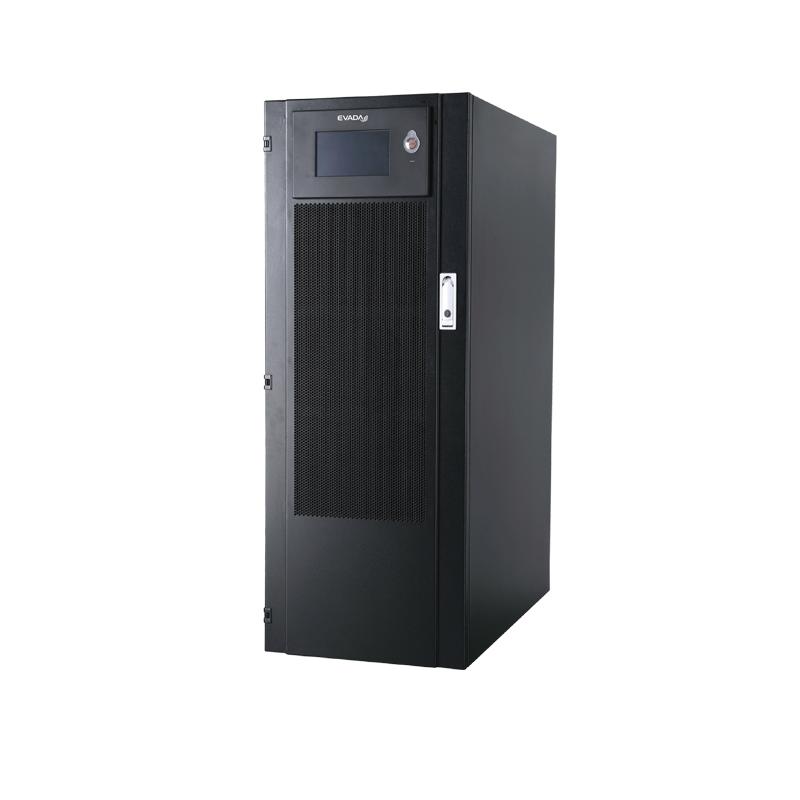

Die Propoweress DTH 33 Online-Doppelwandler-Serie ist eine dreiphasige 3:3-Turm-USV mit einer Leistung von 10 kVA bis 200 kVA. Sie nutzt modernste DSP-Steuerungstechnologie und N+X-Redundanzdesign, was die Leistung steigert und die Systemzuverlässigkeit erhöht. Neben einer benutzerfreundlichen Bedienung bietet sie zudem ein benutzerfreundliches Design mit vollständigem Frontzugriff für optimale Wartung und eine benutzerfreundliche Oberfläche. Dank der Energiesparfunktionen mit hohem Leistungsfaktor und ECO-Modus ist die DTH-Serie eine kostengünstige Option für viele Branchen und Anwendungen und findet breite Anwendung in Serverräumen, Rechenzentren, Netzwerkmanagementzentren, der Telekommunikation, Präzisionsinstrumententechnik, Banken usw.
Fortschrittliche Technologie
Breiter Eingangsspannungsbereich
50/60 Hz automatische Erkennung
Eingangsleistungsfaktorkorrektur
32-Bit-Hochgeschwindigkeits-Digitalsignalverarbeitungs-DSP
Selbstlasttestfunktion ohne Lasten
N+X-Parallelfunktion
Kompatibel mit Lithiumbatterie
Hervorragende Flexibilität
Einstellbare Batteriekonfiguration: 30–44 Einheiten
Generatorkompatibel
Umfassende Anzeige für einfache Überwachung
Kaltstartfunktion
Ausgangstrenntransformator als Option
Grüne Leistung
ECO-Modus zum Energiesparen
Eingangs-PF ≥ 0,99 bei 100 % Last

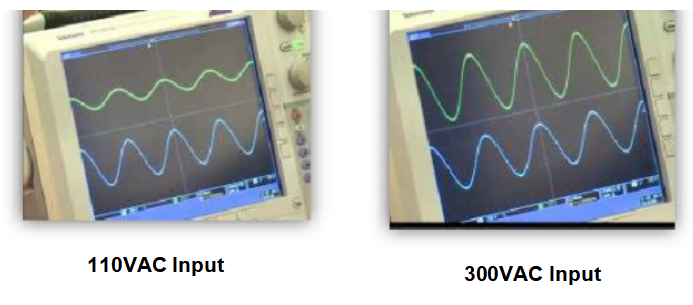

Eingangsspannungsbereich: 110–300 VAC
Eingangsfrequenzbereich: 40 Hz – 70 Hz
Kompatibel mit Dieselgeneratoren verschiedener Typen.
2. Geeignet für raue Umgebungsbedingungen verschiedener Anwendungen

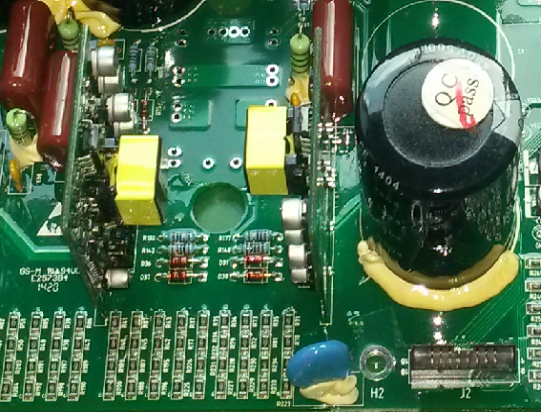

Alle Leiterplatten werden unter verschiedenen Arbeitsbedingungen mit Schutzlack beschichtet.

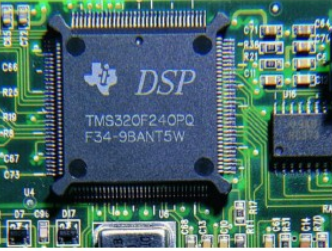

Hochgeschwindigkeits-DSP im Hauptschaltkreis
Der DSP verfügt über eine Hochgeschwindigkeits- und Hochpräzisionssteuerung, die die Zuverlässigkeit, Flexibilität und Stabilität der Systemsteuerung verbessert.

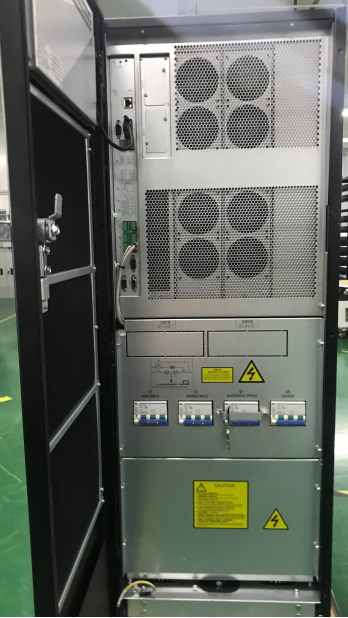

4. Einfache Wartung
Haupteingangsleistungsschalter, Bypass-Leistungsschalter, Ausgangsleistungsschalter und Wartungs-Bypass-Leistungsschalter sind miteinander integriert. Einfache Überwachung und Wartung.

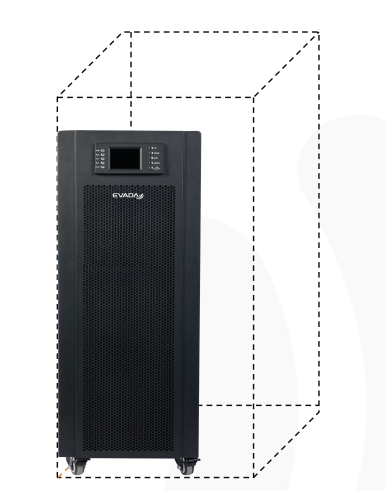

Kleine Größe und große Kapazität, sparen Sie 75 % des Platzes
Leistung
|
Modell |
DTH33-10KS DTH33-10KL |
DTH33-20KS DTH33-20KL |
DTH33-30KS DTH33-30KL |
DTH33-40KL |
DTH33-50KL |
DTH33-60KL |
DTH33-80KL |
DTH33-100KL |
DTH33-120KL |
DTH33-160KL |
DTH33-200KL |
|
|
Kapazität |
10 kVA |
20 kVA |
30 kVA |
40 kVA |
50 kVA |
60 kVA |
80 kVA |
100 kVA |
120 kVA |
160 kVA |
200 kVA |
|
|
Eingang |
||||||||||||
|
Nennspannung |
380 V AC (3 Phasen + N) |
|||||||||||
|
Spannungsbereich |
304 V Wechselstrom ～ 478 V AC （ Netzspannung ） Volllast ； 304 V Wechselstrom ～ 228 V AC (Netzspannung) Last linear von 100 % auf 80 % reduziert |
|||||||||||
|
Frequenzbereich |
40 Hz ~ 70 Hz |
|||||||||||
|
Leistungsfaktor |
≥ 0,99 bei 100 % Last ； ≥ 0,98 bei 50 % Last |
|||||||||||
|
Klirrfaktor |
THDi ＜ 3 ％（ 100 % lineare Belastung ）； THDi ＜ 5 ％（ 100 % nichtlineare Last ） |
|||||||||||
|
Wechselrichterausgang |
||||||||||||
|
Ausgangsspannung |
380/400/415 V AC (3 Phasen + N) ； 220/230/240 V Wechselstrom (Phase + N) |
|||||||||||
|
Spannungsgenauigkeit |
±1 ％ @ausgeglichene Last ； ±5 ％ @unausgeglichen |
|||||||||||
|
Spannungswellenformverzerrung |
THDu≤2 ％（ 100 % lineare Belastung ）； THDu≤4 ％（ nichtlineare Belastung ） |
|||||||||||
|
Leistungsfaktor |
0,9 （ 1 optional ） |
|||||||||||
|
Frequenzbereich (Synchronisationsbereich) |
±2 Hz （ einstellbar) ； ±0,5 Hz 、 ±1 Hz 、 ±3 Hz （ einstellbar ） |
|||||||||||
|
Frequenzbereich (Batteriemodus) |
50 Hz ± 0,1 Hz oder 60 Hz ± 0,1 Hz |
|||||||||||
|
Überlast |
＜ 105 ％， lon g laufen; ＜ 110 ％， 6 0 Minuten; 110 ～ 125 ％ Rate d laden ， loa d 10 min; ＞ 125 ～ 150 ％ Rate d laden ， laden 1 Minute; ＞ 150 ％， 200 ms |
|||||||||||
|
Scheitelfaktor |
3:1 (maximal) |
|||||||||||
|
Umschalten Zeit |
MainPower-Batterie |
0 ms |
||||||||||
|
Wechselrichter-Bypass |
1 ms (Phasenverriegelungsfehler, <2 ms Unterbrechung tritt auf) |
|||||||||||
|
Wechselrichter ECO |
<2 ms |
|||||||||||
|
Effizienz |
||||||||||||
|
Wechselrichtermodus |
≥95 % |
|||||||||||
|
ECO-Modus |
≥99 % |
|||||||||||
|
Batterie |
||||||||||||
|
Typ |
Blei-Säure oder Lithium |
|||||||||||
|
Nummer |
32 ； 30 ~ 44 （ ±15~±22 ） (einstellbar) |
|||||||||||
|
Ladestrom |
Kapazität* 15%/N/12 （ N=±15-22 ） |
|||||||||||
|
Ladespannung |
± 13,65 VDC * N ± 1 % （ N=±15-22 ） |
|||||||||||
|
Physikalisch |
||||||||||||
|
Größe BxTxH (mm) |
280 x 685 x 725 |
780 x 425 x 1200 |
960 x 600 x 1600 |
960 x 600 x1600/2000 |
1010 x 600 x 2000 |
|||||||
|
Nettogewicht (kg) |
116 |
141 |
166 |
285 |
310 |
360 |
460 |
|||||
|
Umfeld |
||||||||||||
|
Arbeitstemperatur |
0~ 40°C Die Batterielebensdauer verkürzt sich bei Temperaturen über 25°C |
|||||||||||
|
Relative Luftfeuchtigkeit |
0~95 % keine Kondensation |
|||||||||||
|
Höhe |
1000 Meter keine Leistungsminderung，>1000 Meter Leistungsminderung 1% für jeden 100 Meter Anstieg |
|||||||||||
|
Lärm |
≤60 dB (A) bei 1 Meter |
|||||||||||
|
Management |
||||||||||||
|
Intelligentes RS-232/RS-485 |
Unterstützt Windows® 2000/2003/XP/Vista/2008 、 Windows® 7/8/10 、 Linux und MAC |
|||||||||||
|
Optionales SNMP |
Unterstützt Energieverwaltung durch SNMP-Administrator und Webbrowser |
|||||||||||

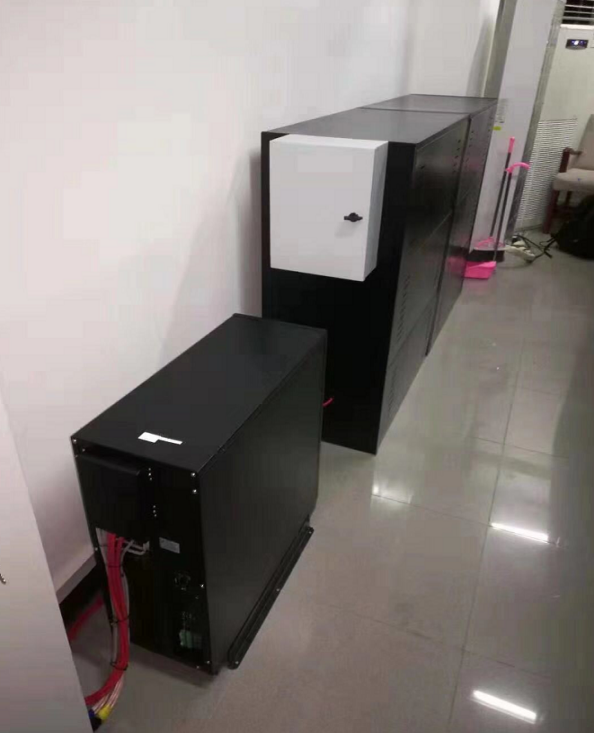

Produktfall 1
Fall in einem Büro für öffentliche Sicherheit in der Provinz Shaanxi
Propoweress-Modell: DTH33-30KL
Lasten ： Rechenzentrumsraum
