Kapazität: 30–1000 A Schalter
Modus
Stromversorgung
Funktionen: Integriert mit Kommunikationsstromversorgung, AC- und DC-Stromverteilung; Modularer Gleichrichter mit Hot-Swap-Funktion; Kompatibel mit LiFePO4-Batterien und Blei-Säure-Batterien
Beschreibung: Die E48-Serie ist ein Schaltnetzteil für die Telekommunikation mit Kapazitäten von 30 A bis 1000 A
Anwendungsfeld
Basisstationen, kleine und mittelgroße Vermittlungsstellen, Wellennetzkommunikation, Satellitenkommunikation, Datenkommunikation, Rechenzentren usw.
Leistungsmerkmale
Hohe Zuverlässigkeit
1. Ultraweiter Netzeingangsbereich: besser geeignet für raue Netzumgebungen.
2.Perfektes Batteriemanagement: mit Funktionen zur Temperaturkompensation, automatischem Ausgleich,
Erhaltungsladeregelung, automatische Spannungsregelung, Berechnung der Batteriekapazität und Online-Batterietest.
3. Verwenden Sie fortschrittliche CPU- und Mehrfach-Mikroprozessor-Steuerungstechnologie, um das Schaltnetzteil stabiler und zuverlässiger zu machen.
Ausgezeichnetes Design
1. Das Gleichrichtermodul verwendet eine zerstörungsfreie Hot-Swap-Technologie, um einen Austausch in weniger als 1 Minute zu ermöglichen.
2. Kompatibel mit LiFePO4-Batterien und Blei-Säure-Batterien für verschiedene Anwendungsszenarien.
3. Digital gesteuerte aktive Leistungsfaktorkorrekturtechnologie mit Eingangsleistungsfaktor 0,99, um eine Netzverschmutzung zu vermeiden.
Perfekter Schutz
1. Mit Eingangs-Über- und Unterspannungsschutz, Ausgangs-Über- und Unterspannungsschutz, Kurzschlussschutz, Überstromschutz, Blitzschutz, Lüfterfehleralarmschutz, Fehleranzeige, Speicherung historischer Alarmaufzeichnungen und anderen Funktionen, um den zuverlässigen Betrieb der Lastausrüstung zu gewährleisten.

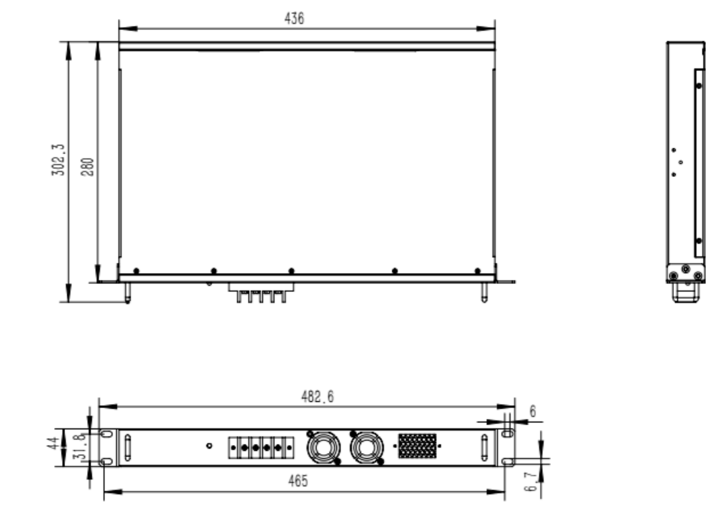

Abmessungen:
Leistung
|
1.Eingabe |
|||||
|
Artikel |
Parameter |
Einheit |
Bemerkung |
||
|
Eingangsspannungsbereich |
Start 140—290 |
Vakuum |
Der Eingangsspannungsbereich entspricht der Phasenspannung von dreiphasigem Wechselstrom, und die Systemstartspannung muss größer oder gleich 140 V AC sein. |
||
|
Laufen 90-290 |
|||||
|
Nennspannung |
220 |
Vakuum |
Phasenspannung |
||
|
Spannung Frequenz |
43–67 (Typischer Wert ist 50/60) |
Hz |
|||
|
PF |
≥0,99 |
Volllastbetrieb |
|||
|
2.Ausgabe |
|||||
|
Artikel |
Parameter |
Einheit |
Bemerkung |
||
|
Nennspannung |
-53,5 |
Vdc |
Eingang 220 V AC |
||
|
Spannungsbereich |
-42 ~ -58 |
Vdc |
Einstellbar durch Überwachung (Testbedingung: Leerlauf) |
||
|
Einzelmodulkapazität |
30 oder 50 |
A |
Flexible Konfiguration je nach Bedarf |
||
|
Ausgangsstrom |
30 ~ 1000 |
A |
Unter Nennausgangsbedingungen sind 300 A Ausgangsleistung bei 90-176 V AC Eingangsspannung garantiert. |
||
|
Ausgangswelligkeit und Rauschen |
≤200 |
mVp-p |
Die Bandbreite des Oszilloskops beträgt 20 MHz, und die Sonde muss parallel mit einem 10u + 104 Kondensator verbunden werden |
||
|
Einschaltverzögerung beim Ausgang |
3 ~ 8 |
S |
Eingang 220VAC, AC-Eingang wird berechnet nach der AC-Schütz ist eingezogen 。
|
||
|
Genauigkeit der Spannungsstabilisierung |
≤±1 % |
||||
|
Lärm
|
Breitband-Rauschspannung |
≤100 |
mV |
3,4–150 kHz |
|
|
≤30 |
mV |
150–30 MHz |
|||
|
Index |
Telefon Gewicht Rauschspannung |
≤2 |
mV |
||
|
Dynamisch Antwort |
Überschwingen Amplitude |
△ V ： ≤5 |
%Vo |
25 %—50 %—25 % oder 50 %—75 %—50 % Laständerung |
|
|
Erholung Zeit |
△ T ： ≤500 |
µS |
|||
|
Aktuelles Verteilungsungleichgewicht |
≤5 % |
Modul parallel 50 % – 100 % Nennleistung （ Leistungsmodule können parallel arbeiten ） |
|||
|
Temperaturkoeffizient |
±0,02 |
%/ ℃ |
|||
|
Ausgabeeffizienz |
≥92 % |
220 V AC/ Nennlast (typisch) |
|||
|
≥87 % |
110 VAC/Nennlast |
||||
|
3. Alarm- und Schutzpunkte |
|||||
|
Artikel |
Parameter |
Einheit |
Bemerkung |
||
|
Systemeingang Überspannungsabschaltung |
298±5 |
VAC |
Automatische Wiederherstellung, Wiederherstellungspunkt 290 V ± 5 V |
||
|
Überspannungsschutz am Moduleingang |
≥300 |
VAC |
Ausgang 0A （ ACSOURCE+ Spannungsreglertest ） |
||
|
Systemeingang Unterspannungsabschaltung |
68±5 |
VAC |
Automatische Wiederherstellung, Wiederherstellungspunkt 136 V ± 5 V |
||
|
4. Physikalische Eigenschaften |
|||||
|
Abmessungen und Gewicht hängen von der Größe des Stromverteilungsmoduls und der Kapazität des Strommoduls ab. |
|||||

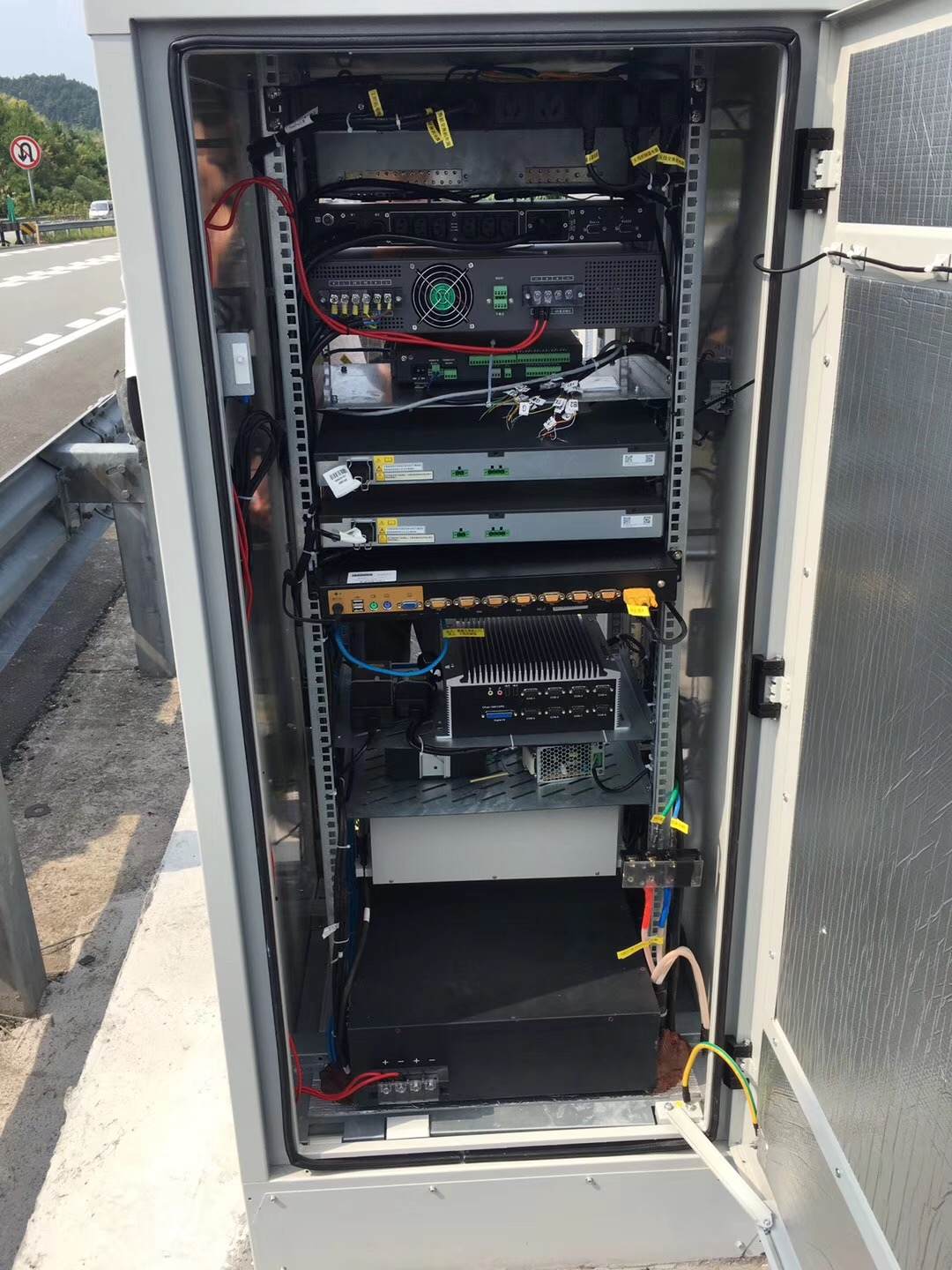

Produktfall 1
Benutzer verwenden Evada E4890-3U, um optische Übertragungsgeräte mit Strom zu versorgen, die N+1-Redundanzfunktion zu realisieren und die Zuverlässigkeit und Stabilität der Stromversorgung zu verbessern.
